| 产品特性*** | 是否进口否 |
| 产地深圳 | 品牌碧野千里 |
| 铁心形状碧野千里 | 型号BYQL-5KW |
| 电压比 380/220 200V | 电源相数三相 |
| 额定功率5KW | 冷却方式油浸自冷式 |
| 冷却形式干式 | 频率特性高频 |
| 绕组形式电子形式 | 铁心形式心式 |
| 外形结构卧式 | 效率(η)99.8% |
| 最小包装数1 |
展开

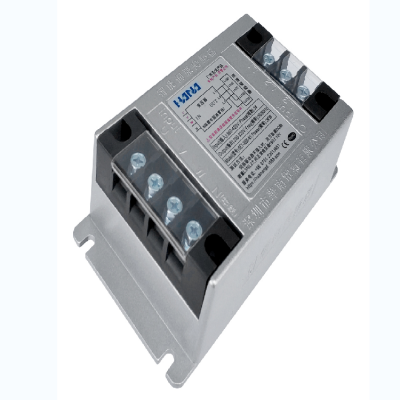

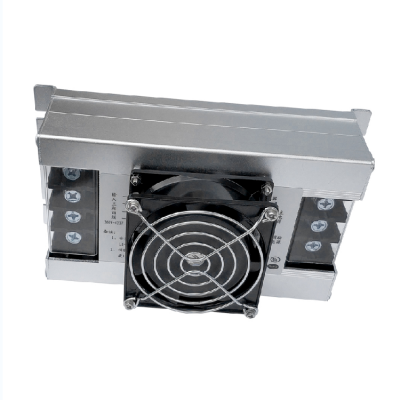

智能伺服变压器供应商超低故障率
适用范围：
本产品采用前沿的微波器件，三相全桥开关谐振技术，SPWM调制技术，完全消除EMI干扰，***应用于三菱、安川、松下、三洋、台达、东元、富士、日立、欧姆龙、AB、法拉克、施耐德、路斯特、科比、伦茨、广数、华中....等所有进口、国产伺服系统；该变压器的容量可以从0.5KVA到80KVA,满足了所有伺服电机电压的匹配。
功能特点：
1. 智能型：自动调节伺服系统所需电流，输出电流不受电网电压波动的影响，使伺服电机发挥更好的性能；
2. ***五年，没有返修率，寿命长达二十年以上；
3. 体积小、重量轻、价格低廉；
4. 五倍的过载能力，可长时间连续工作；
5. 承受苛刻使用环境：周围空气温度-30℃至+60℃，安装海拔可达4500m
6. ***，***（ 99.8% ） ，高稳定，无干扰，不发热，耗电少，输出能量更稳定；
7. 典型应用：数控机床，试验机、绕线机、包装机械，半导体机械、印刷机械，纺织设备，自动化生产线等二十多个自动化设备行业。
安装步骤：
1. U、V、W接三相380V火线.
2. N接零线，零线线径不能低于火线，好比火线大一个规格，而且必须接牢固.
3. 零线起到三相平衡的作用，根据三相四线矢量运算规则，零线从市电接入到电子变压器的N节点之间不可以接任何断路器及开关、索制.
4. 空载检查（不接伺服驱动器）：连接好U、V、W、N后通电，用万用表DC档测量L2与L3之间正常电压为190±10V,如果此两点电压不正常不可以接入伺服器.
5. 关闭电源，接入伺服驱动器，电子变压器L1/L2/L3对应接入伺服驱动器L1/L2/L3，这点非常重要，一定不能接错，否则伺服器无法正常工作；（安川伺服器单个功率大于3KW(含3KW) 时请按图2接线；三菱MR-E、和利时、DDK系列请按图3接线）
6. 严禁在L1/L2/L3点之间连接除伺服驱动器电源外任何地方，否则会引起工作点的偏移，损坏本电子变压器.
7. 设备上的单相AC220用电的地方，比如220V索制、220V散热风扇、、、等，都可以在电子变压器前用一根火线和一根零线取电，（好用一台单相380V变220V的变压器供电）。
8. 若设备有用三相异步220V电机，本电子变压器无法给其供电，建议改用三相异步380V电机。
9. 反复检查以上接线，确定无误后开机，伺服驱动器显示工作就绪即表示一切可正常工作
产品参数及选型表：
型号 | 额定容量（KW） | 伺服电机容量（KW） | 外形尺寸（mm）
| 重量（kg） |
SET-2000 | 2kw |
负载伺服器的总功率小于伺服变压器的10% | 142*76*46 | 0.5 |
SET-3000 | 3kw | 142*76*46 | 0.6 | |
SET-4500 | 4.5kw | 142*76*46 | 0.7 | |
SET-6000 | 6kw | 213*75*35 | 0.9 | |
SET-8000 | 8kw | 213*75*35 | 1.0 | |
SET-11000 | 11kw | 215*105*55 | 1.3 | |
SET-13000 | 13kw | 215*105*55 | 1.4 | |
SET-15000 | 15kw | 215*105*55 | 1.6 | |
SET-20000 | 20kw | 253*115*128 | 2.5 | |
SET-25000 | 25kw | 253*115*128 | 2.7 | |
SET-30000 | 30kw | 253*115*128 | 2.9 | |
SET-40000 | 40kw | 253*115*128 | 3.2 | |
SET-50000 | 50kw | ... | ||
SET-60000 | 60kw | ... | ||
SET-80000 | 80kw | ... |
